    中国人寿阳澄湖养老社区地源热泵工程
    中国人寿阳澄湖养老社区地源热泵工程 被关注了[]次
    工程概况
    工程名称:中国人寿阳澄湖养老社区地源热泵工程 建筑类型:综合体建筑建筑面积:21000㎡
    安装系统:地源热泵
    工程简介:

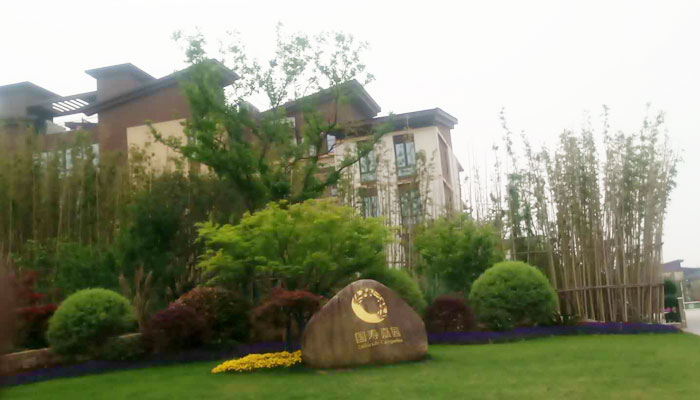

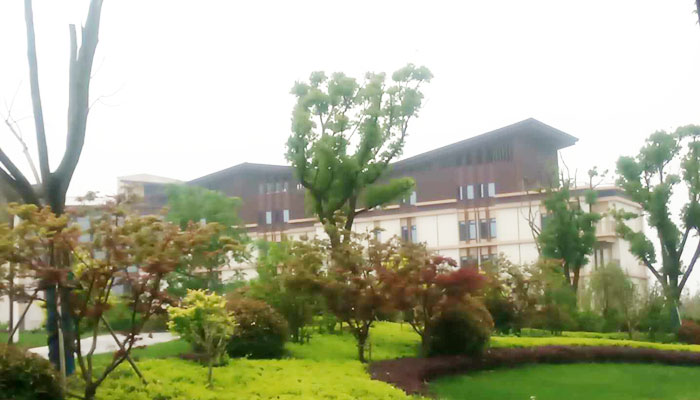

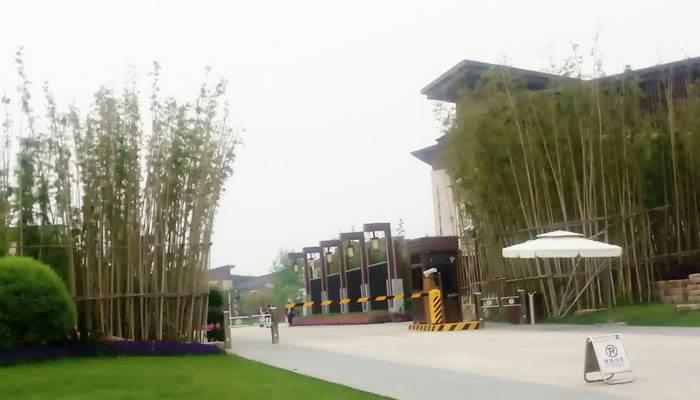

    本项目由中国人寿与美国最大的非上市养老运营管理机构Merrill Gardens(魅力花园)公司联手,建设成为一个包括休闲养生、活力养老、持续看护养老等综合配套在内的跨代型中高端养生养老社区。这也将是中国人寿第一个落地的养老社区项目。作为“国寿嘉园·雅境”项目中重要的功能性建筑之一,魅力花园阳澄湖项目为五层楼建筑,一层规划了养生餐厅、健身、阅览、棋牌、影院和美发等社区,二至五层规划为养老健康住房,建筑面积为36到65平方米不等。本项目采用酒店式管理服务,提供24小时照护,依入住客户所需不同提供相应服务,并可辐射社区内所有住户,提供居家健康养老服务和社区入托服务。

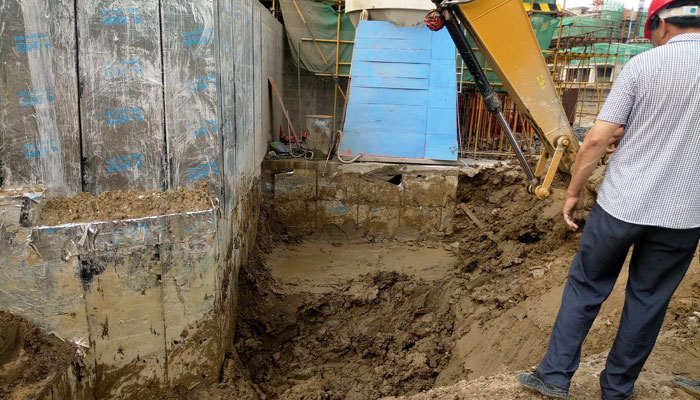

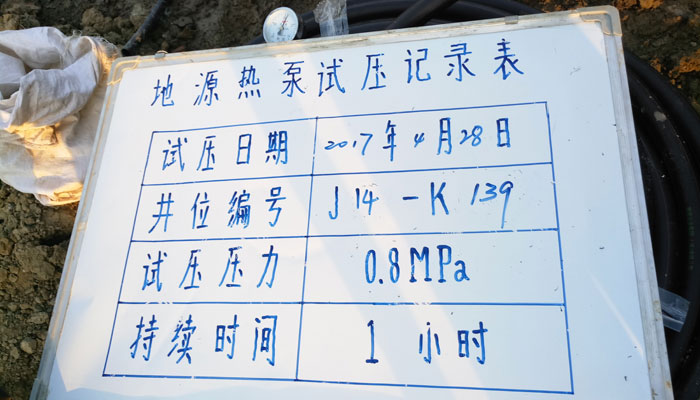

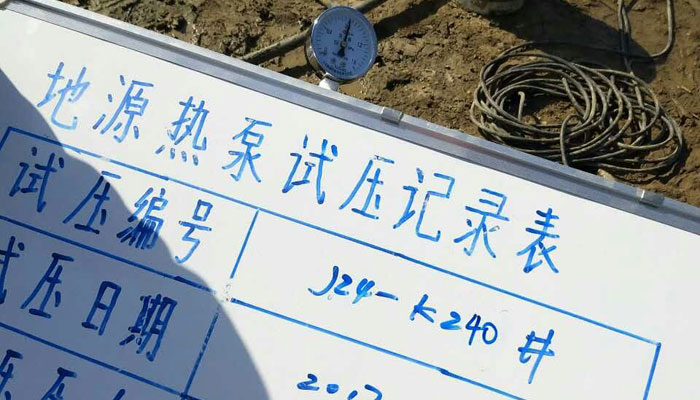

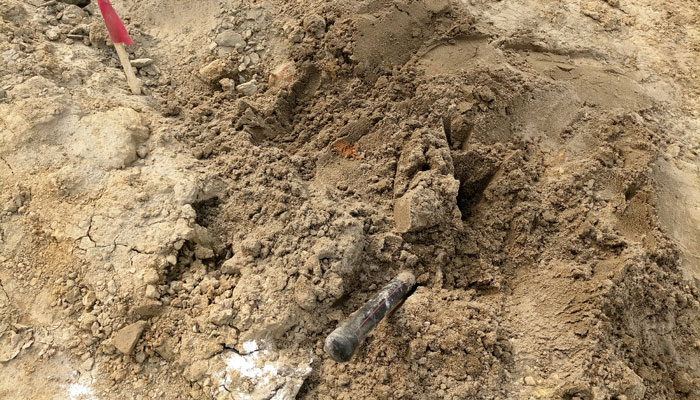

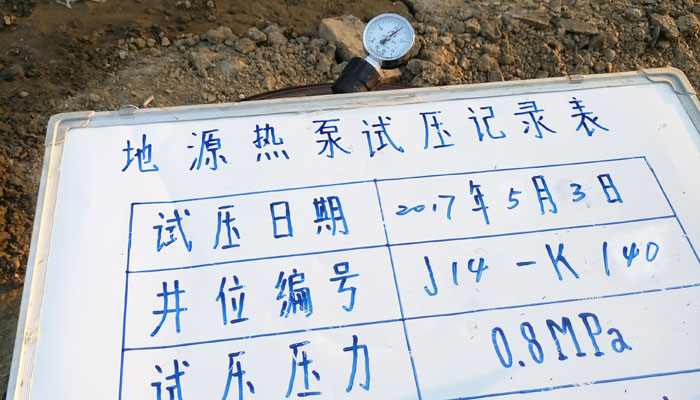

    工地掠影
    方案配置

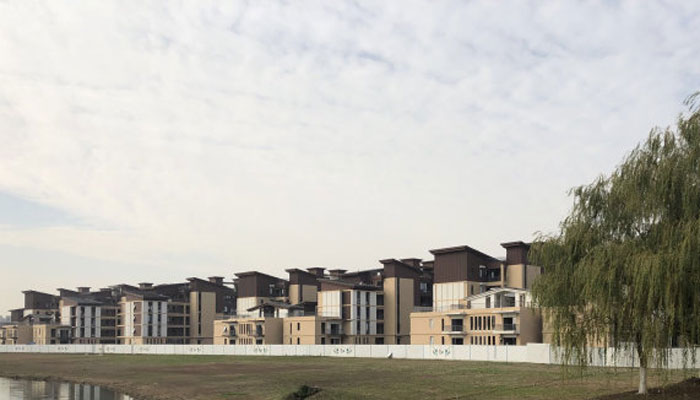

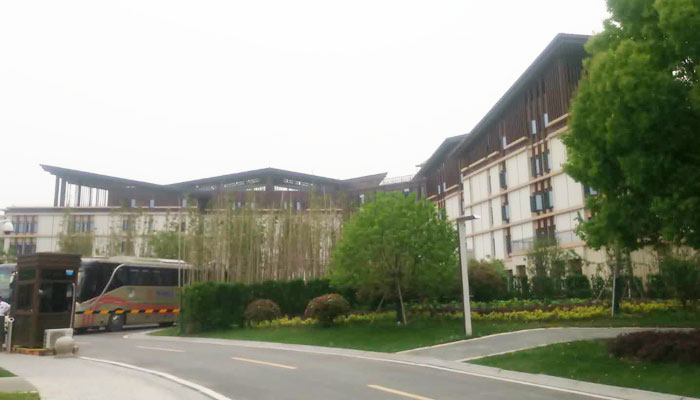

    本项目为中国人寿阳澄湖养老社区-国寿嘉园的综合体建筑,总建筑面积为21000多平米,本综合体主建筑为地下一层,地上七层,总计八层,附建筑为每栋楼6层,总计三栋建筑。我公司承接本案暖通工程涉及内容如下:

    1.空调内机:

    本案设计各类型号的美国开利牌两管制三排管风机盘管800余台;各楼层总供回水管为主楼DN350,副楼DN250。采用立管同程式布管。

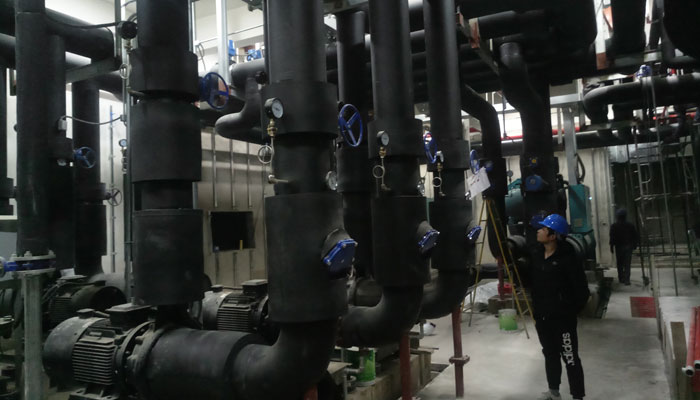

    2.机房及地埋管系统设计:

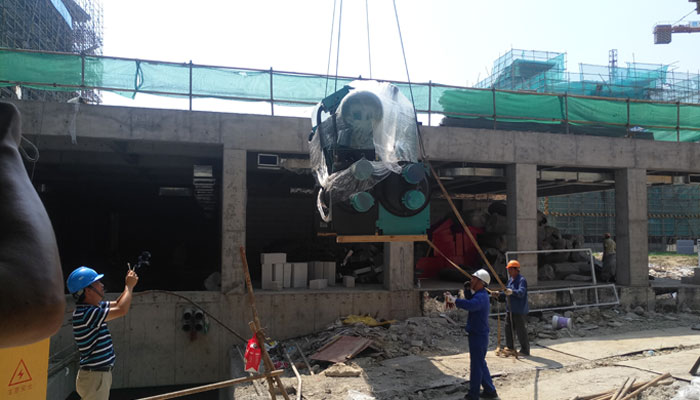

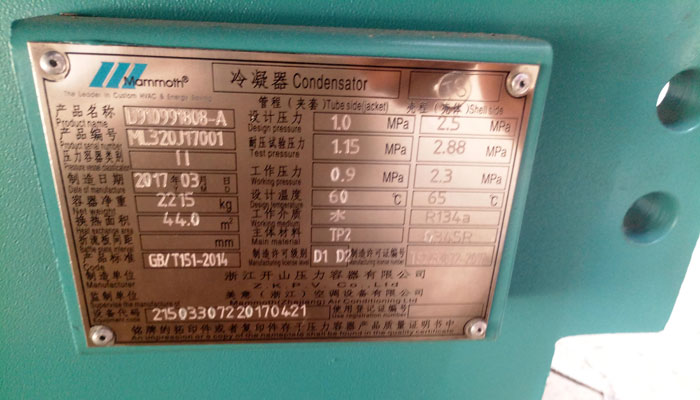

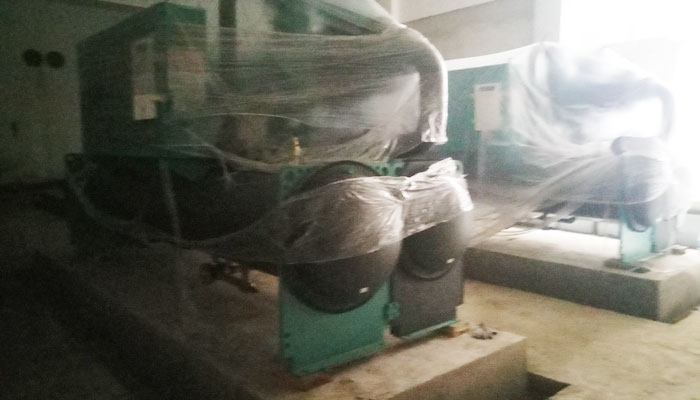

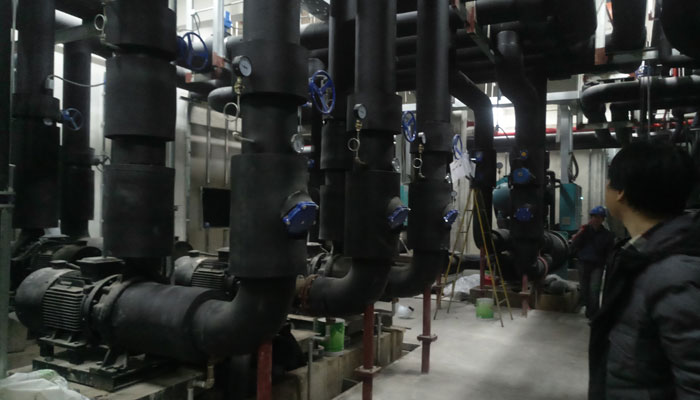

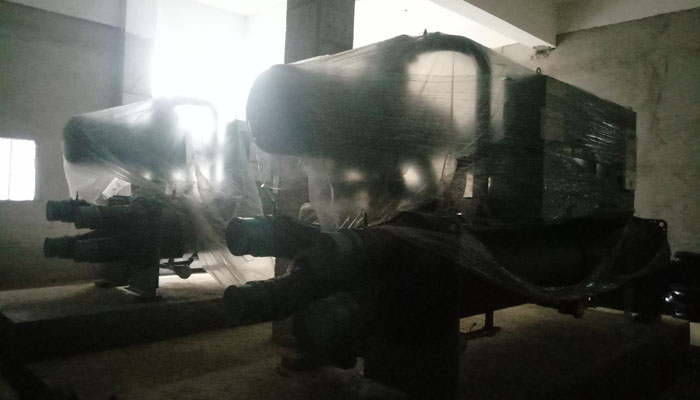

    主机选用美的螺杆式地源热泵机组MWH390*2台,地源侧动力水泵为3台,一台供给地源侧,一台供给冷却塔,一台备用,室内侧动力水泵每栋楼一台,并选用备用水泵一台;受本案场地影响,本案采用地源热泵埋管及冷却塔为本建筑提供冷暖供应。其中夏季优先使用地埋管进行换热,换热不足的部分采用冷却塔进行热量交换。冬季全部采用地埋管作为采暖热量交换的主要来源。

    3.室外地埋管设计:

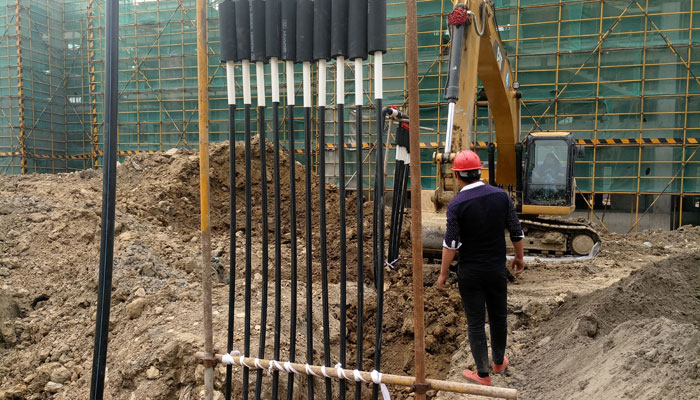

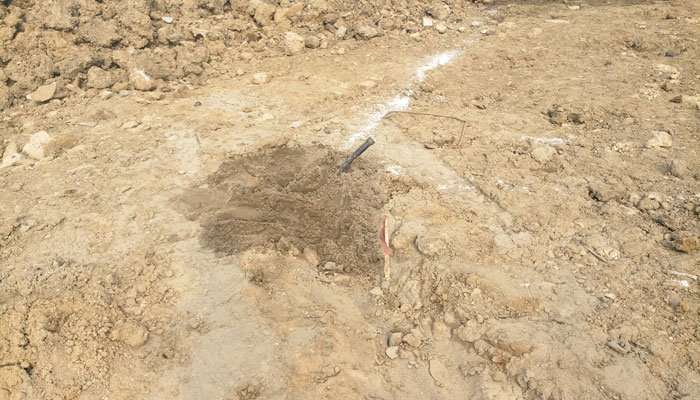

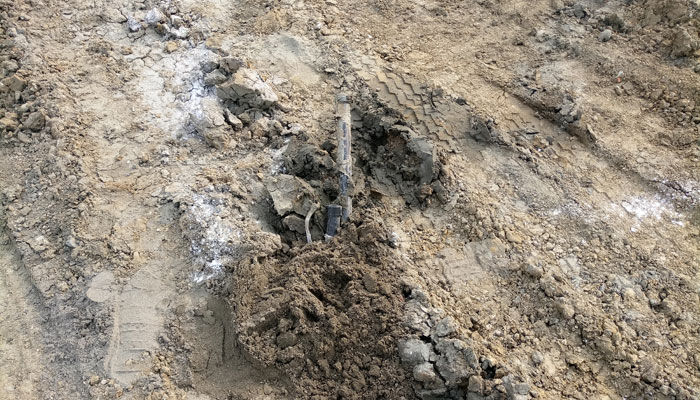

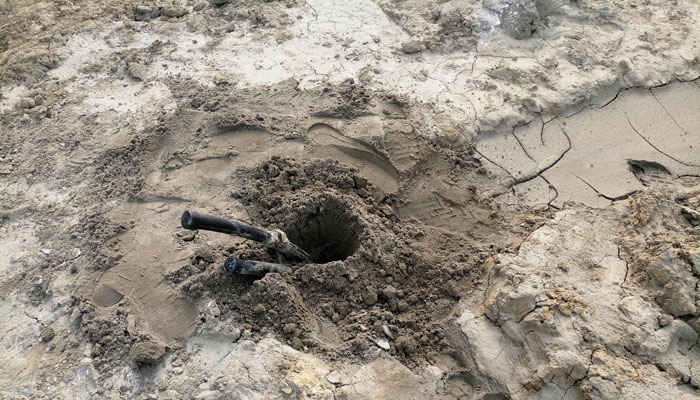

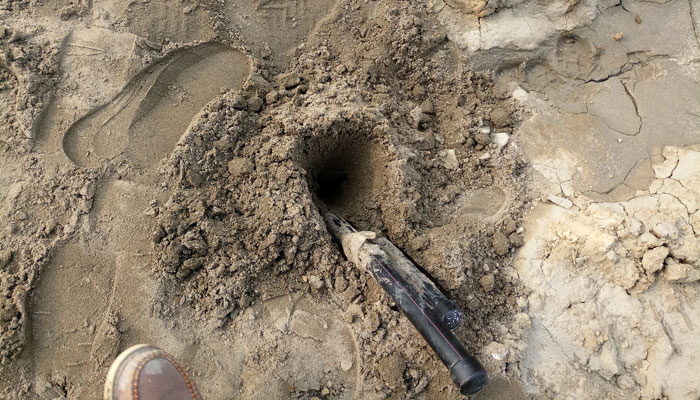

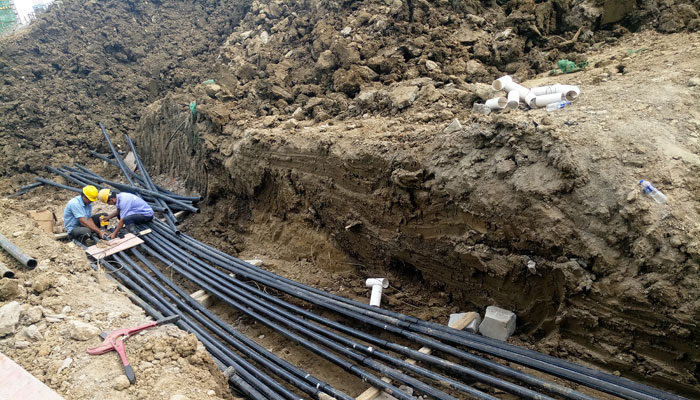

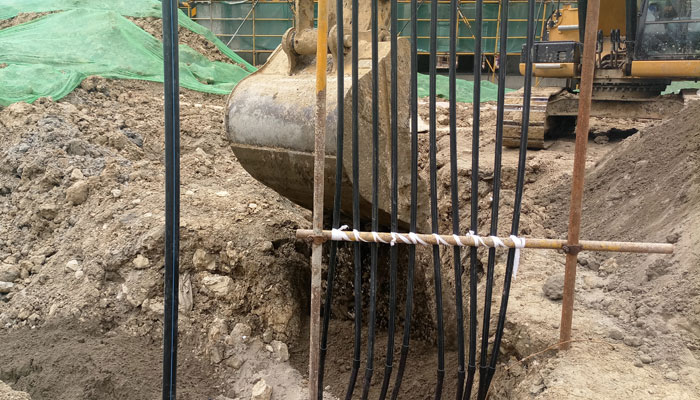

    本案依据苏州地矿勘察院出具的地埋管地下热物性报告相关参数,设计室外钻井240口,单井深80米。连接方式采用三级分集水器进行连接,其中:

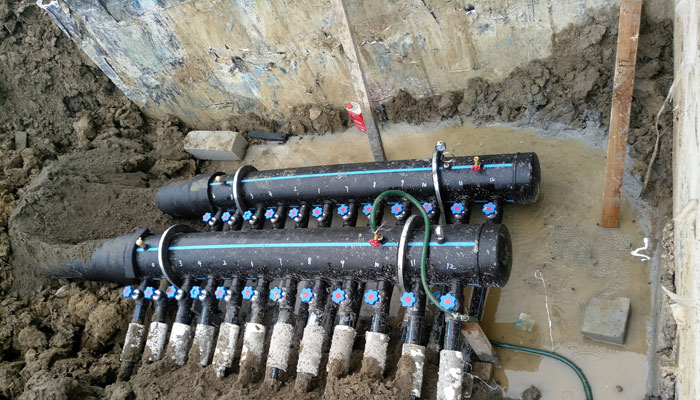

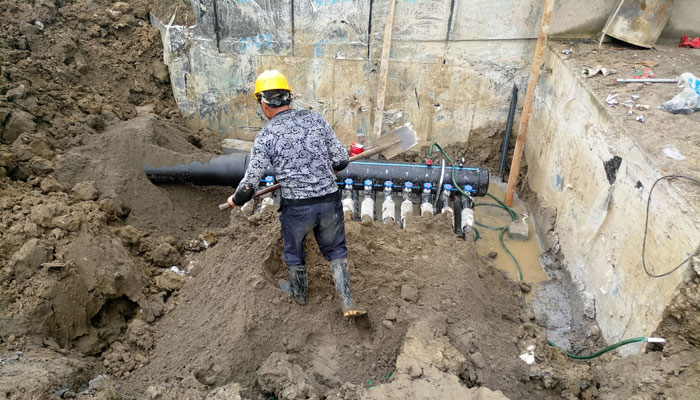

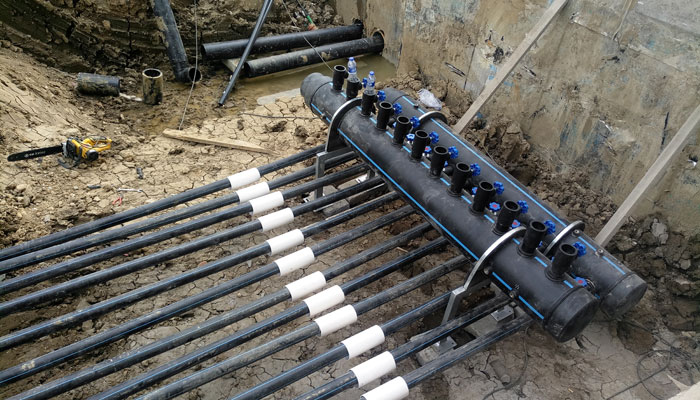

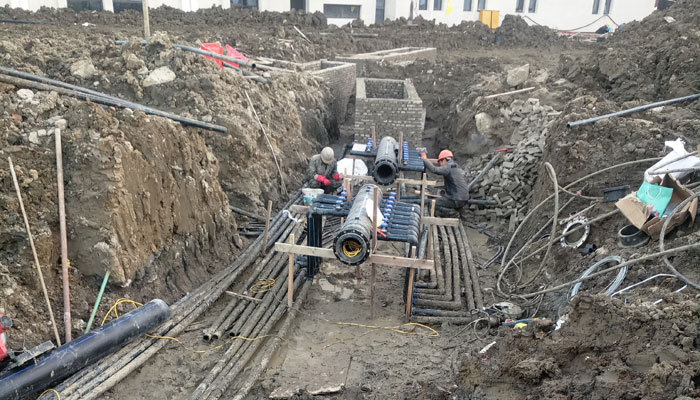

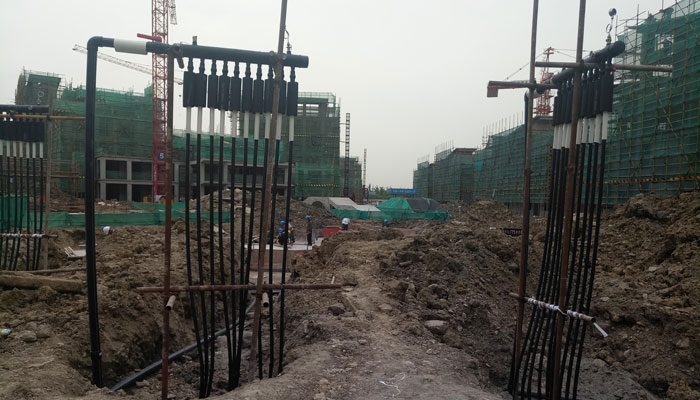

    室外每10口井,通过章鱼式连接至一级分集水器;累计设计应用一级分集水器24组(48个),分集水器断面直径DN110mm。

    每12组一级分集水器连接至二级分集水器;累计设计应用二级分集水器2组(4个),分集水器断面直径DN315mm。

    二级分集水器汇总后连接至机房分集水缸,室内分级水缸分为四路,其中地源热泵室外地埋管两路,楼顶冷却塔两路。

    如果您想了解 更多工程等案例,请查阅本站其它案例或直接联系我们。
