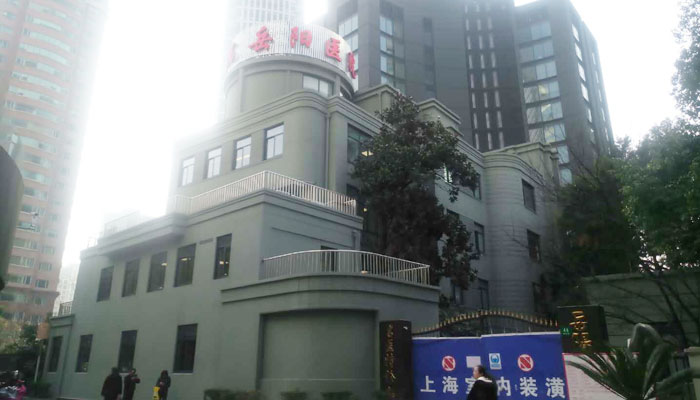

上海岳阳中西医结合医院主院区位于上海市虹口区甘河路110号,创建于1976年,是一所集医疗、教学、科研为一体的三级中西医结合综合性医院。

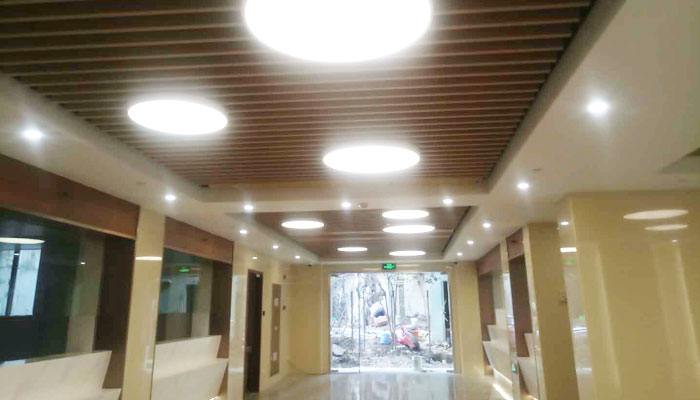

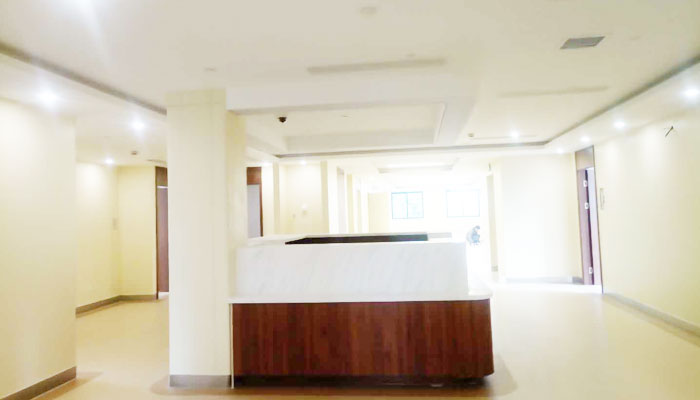

本案建筑面积3500余平米,空调面积约2500平米,主要由导医台,候诊区,诊疗区,化验室,药品仓库等区域组成,其中诊疗区及候诊区均需要设计净化风口(过滤PM2.5颗粒物及紫外线杀菌),本案主要设计了空调、通风、净化风口等,其明细如下:
1.中央空调:

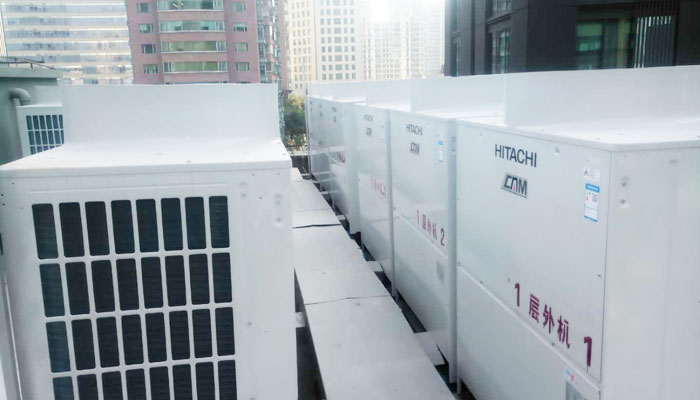

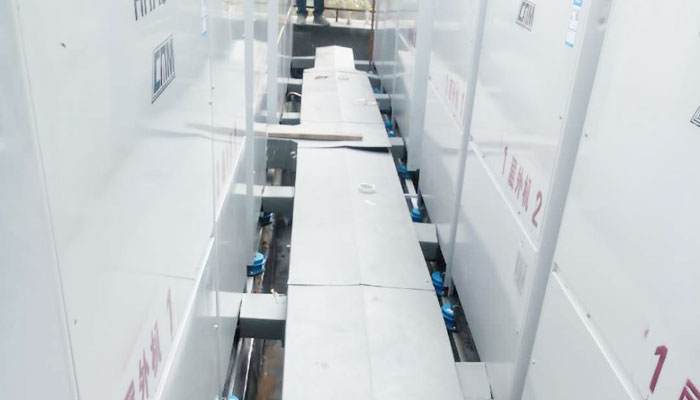

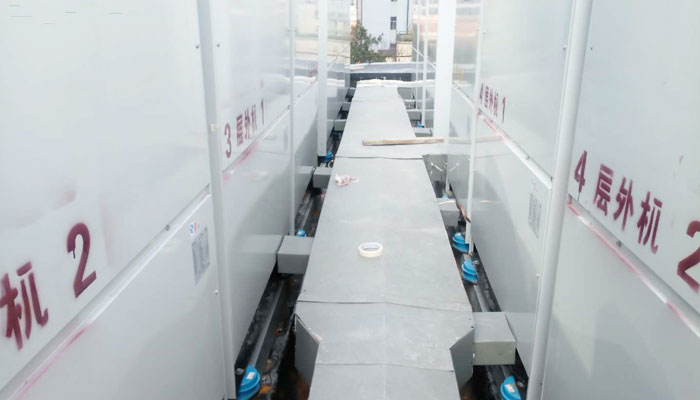

本案选用日立CAM-II代系列中央空调,总计4层。其中一层装机容量为56HP,二层装机容量为44HP,3、4层装机容量为40HP,总计180HP,室内机主要选择薄型风管式室内机、四面出风嵌入式室内机等机型,总计101台;
另外,还为本案附属建筑设计了风管机,强电间柜式空调,电梯井壁挂空调,门卫空调,顶层五层接待室空调等十余台风管机、柜机、四面出风嵌入式、壁挂式等机型,累计装机容量约40HP。本案空调总装机容量为220HP(匹)
2.新风系统:
本案工每层设计新风处理机(带冷热负荷)2台,每台风量1500CMH,制冷量14.00kw(5HP),总计8要,约40HP,日立CAM-II代系列中央空调,每层一台;
此外,还为本案附属建筑选用全热交换器2台,每台新风量500CMH。
3.净化风口(有效过滤室内空气PM2.5颗粒物及紫外线杀菌)

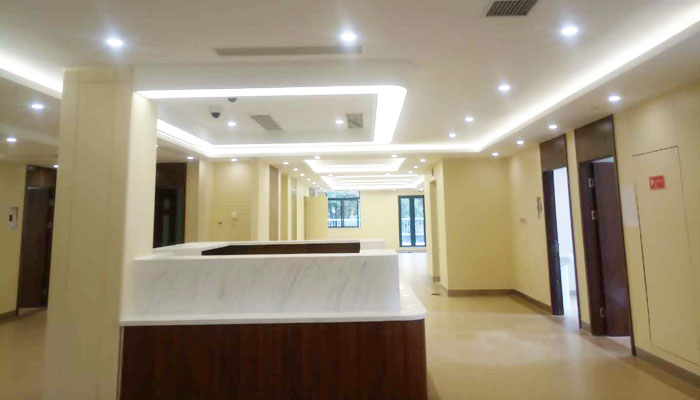

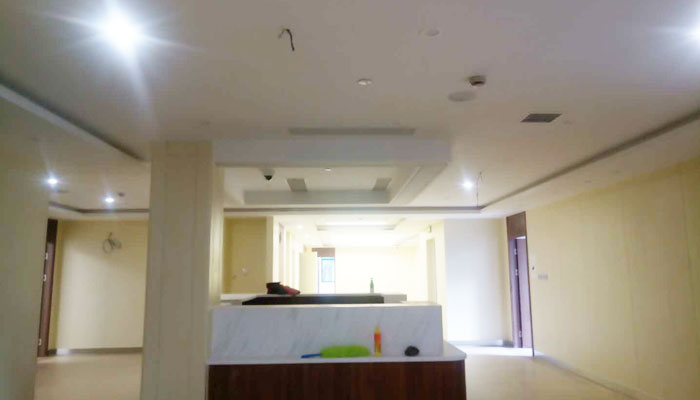

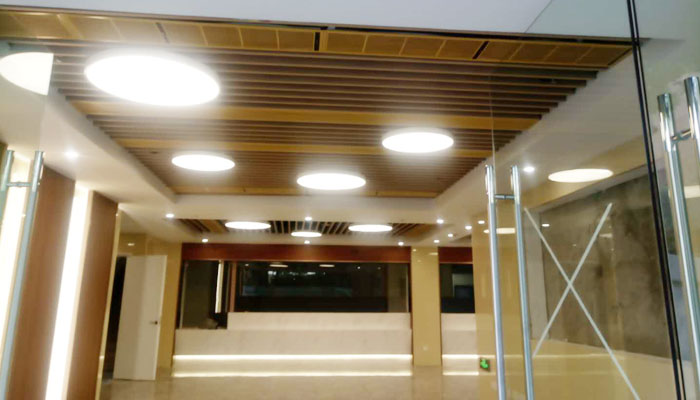

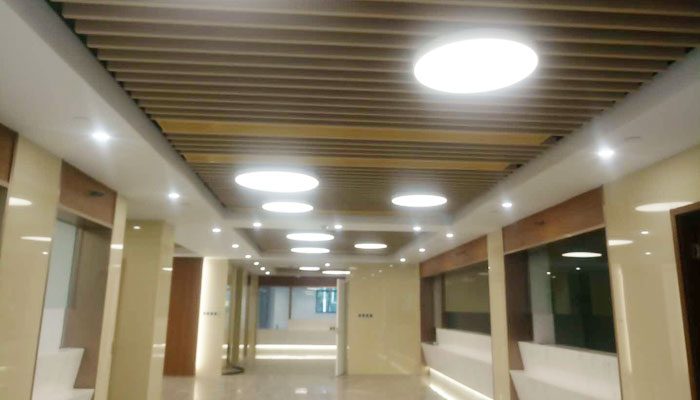

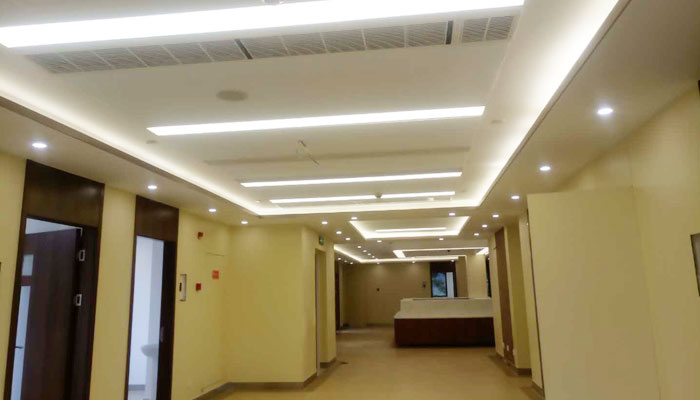

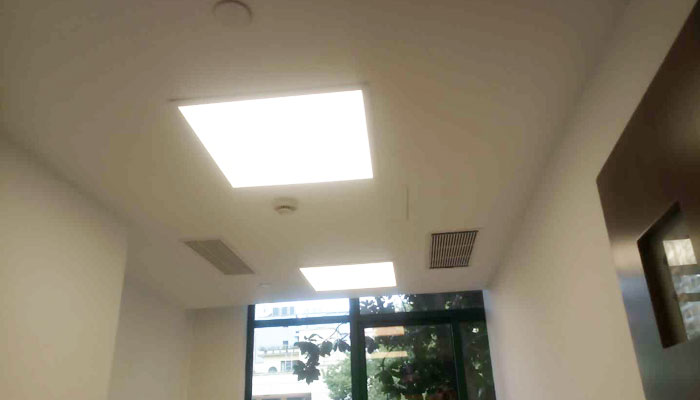

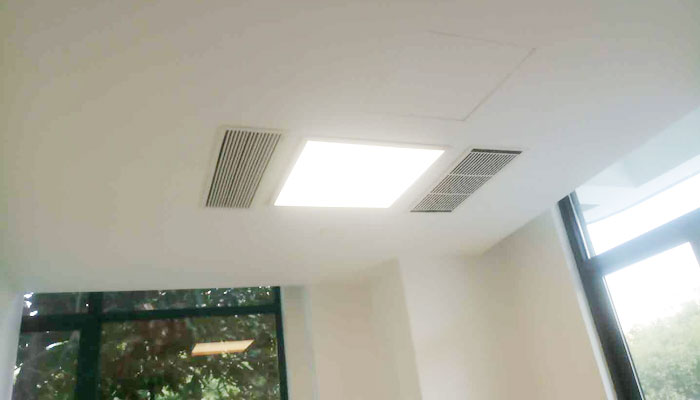

由于本案为医院,依据设计文件要求,我司为本案设计了空调净化出风口85只,净化回风口51只;新风管道净化模块8只,全热交换器新风净化模块2只,为本院提供优良的空气环境,有效降低了医院可能发生的传染性疾病扩散的概率。
如果您想了解 更多工程等案例,请查阅本站其它案例或直接联系我们。
